RTW Studiomesstechnik - TouchMonitor TM3
RTW TouchMonitor TM3
RTW Webseite - TM3
Loudness Simplified: Professionelles Loudness-, True Peak- und PPM-Metering zum Budget-Preis mit einfacher und flexibler Preset-Steuerung.

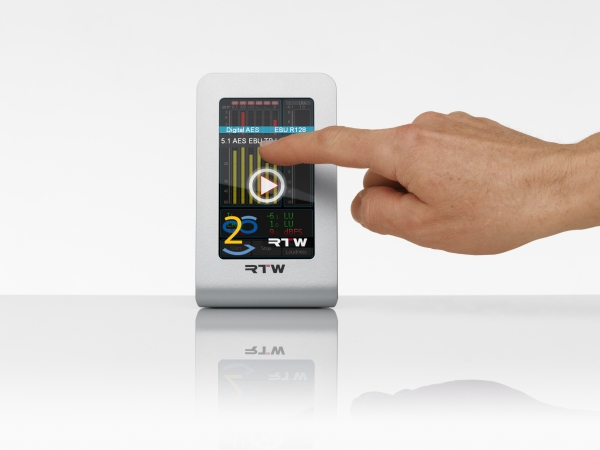

Der kompakte TouchMonitor TM3 ist mit seinem kapazitiven 4,3“ Touch Screen und seiner intuitiven Preset-Steuerung zu einem budgetfreundlichen Preis die perfekte Lösung für Redaktions-Arbeitsplätze, Edit Suites, kleinere Regieräume und überall dort, wo loudnesskonforme Aussteuerung schnell und einfach erfasst werden muss.
Das Gerät

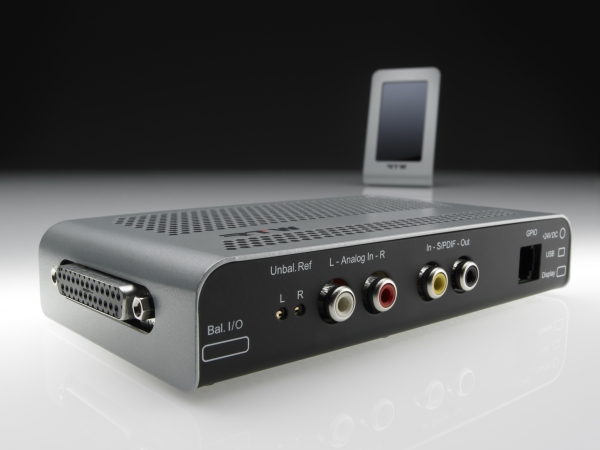

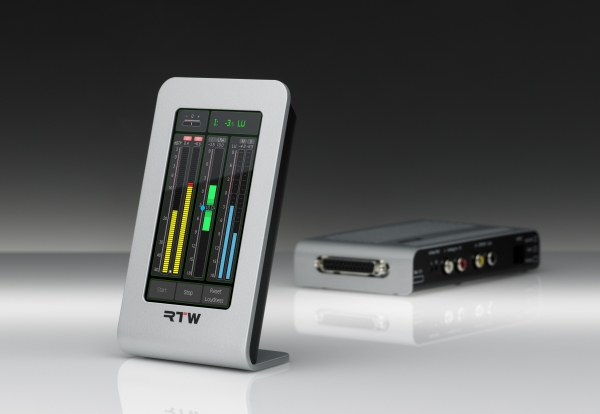

Der TM3, bestehend aus einer horizontal oder vertikal einsetzbaren leicht ablesbaren Display-Einheit und einer abgesetzten Interface-Box, verarbeitet analoge oder digitale Stereosignale (TM3) und digitale Sechskanal-Signale (TM3-6CH). Das voraussetzungsfreie Bedienkonzept ermöglicht per Fingerwisch die schnelle und einfache Anwahl von bis zu 10 Presets. Die im Gerät enthaltenen Werks-Presets bilden eine Querschnitt durch die unterstützten Anwendungsgebiete, Anschlussformate und Standards und ermöglichen die unmittelbare Inbetriebnahme.
Die Devicer-Software

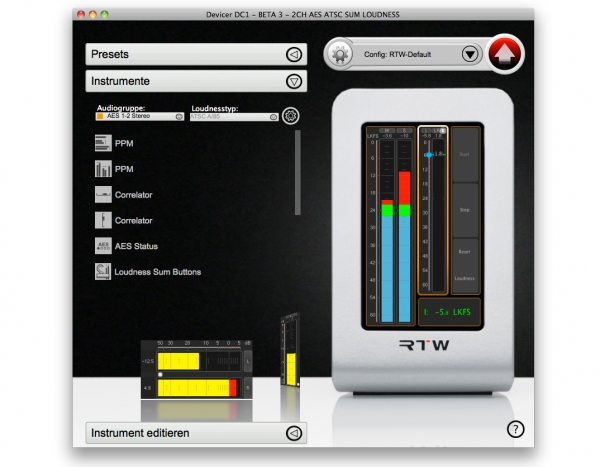

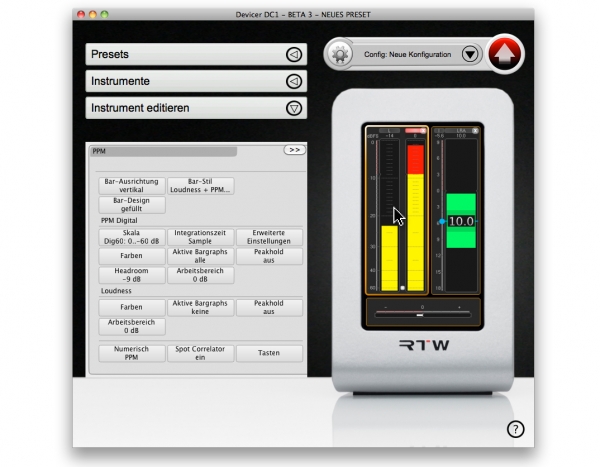

Bei der Konfiguration der im Gerät gespeicherten Presets mit Hilfe der Anwendung Devicer DC1 (kompatibel zu Windows® und Mac OS X®) zeigt der TM3 seine ganze Leistungsfähigkeit und Flexibilität. So können vorhandene Presets auf einfache Weise personalisiert und auf die eigenen Bedürfnisse angepasst werden. Darüber hinaus ist es mit dem Devicer DC1 möglich, Konfigurationssets mit unterschiedlichen Presets zu erstellen, die je nach Bedarf ausgewählt und in den TM3 geladen werden können. (Der Devicer DC1 steht kostenlos im Mitglieder-Bereich unter „Audio-Monitore/TouchMonitor TM3“ zum Download bereit.)
Die Anzeigen
Neben PPM- und True-Peak-Instrumenten bietet der TM3 umfassende Loudness-Messfunktionen nach allen weltweit relevanten Standards (EBU R128, ITU-R BS.1770-2/1771, ATSC A/85 und ARIB), darunter Einzelkanal- und summierende Bargraphen, Loudness Range sowie numerische Anzeigen.
Der kompakte TouchMonitor TM3 ist mit seinem kapazitiven 4,3“ Touch Screen und seiner intuitiven Preset-Steuerung zu einem budgetfreundlichen Preis die perfekte Lösung für Redaktions-Arbeitsplätze, Edit Suites, kleinere Regieräume und überall dort, wo loudnesskonforme Aussteuerung schnell und einfach erfasst werden muss.
Das Gerät
Der TM3, bestehend aus einer horizontal oder vertikal einsetzbaren leicht ablesbaren Display-Einheit und einer abgesetzten Interface-Box, verarbeitet analoge oder digitale Stereosignale (TM3) und digitale Sechskanal-Signale (TM3-6CH). Das voraussetzungsfreie Bedienkonzept ermöglicht per Fingerwisch die schnelle und einfache Anwahl von bis zu 10 Presets. Die im Gerät enthaltenen Werks-Presets bilden eine Querschnitt durch die unterstützten Anwendungsgebiete, Anschlussformate und Standards und ermöglichen die unmittelbare Inbetriebnahme.
Die Devicer-Software
Bei der Konfiguration der im Gerät gespeicherten Presets mit Hilfe der Anwendung Devicer DC1 (kompatibel zu Windows® und Mac OS X®) zeigt der TM3 seine ganze Leistungsfähigkeit und Flexibilität. So können vorhandene Presets auf einfache Weise personalisiert und auf die eigenen Bedürfnisse angepasst werden. Darüber hinaus ist es mit dem Devicer DC1 möglich, Konfigurationssets mit unterschiedlichen Presets zu erstellen, die je nach Bedarf ausgewählt und in den TM3 geladen werden können. (Der Devicer DC1 steht kostenlos im Mitglieder-Bereich unter „Audio-Monitore/TouchMonitor TM3“ zum Download bereit.)
Die Anzeigen
Neben PPM- und True-Peak-Instrumenten bietet der TM3 umfassende Loudness-Messfunktionen nach allen weltweit relevanten Standards (EBU R128, ITU-R BS.1770-2/1771, ATSC A/85 und ARIB), darunter Einzelkanal- und summierende Bargraphen, Loudness Range sowie numerische Anzeigen.
Eigenschaften
- 4,3“ Touch Screen für vertikalen oder horizontalen Betrieb
- Flexibles Bildschirm-Layout mit skalierbaren Instrumenten
- Abgesetzte Interfacebox mit Audio-I/O, USB, GPIO
- Audio: analog symmetrisch und unsymmetrisch, S/PDIF, AES3
- Stereo-/6-Kanal-Betrieb (6-Kanal nur TM3-6CH)
- Nachrüstbare Software-Lizenz für 6-Kanal-Messungen
- Loudness: EBU R128, ITU-R BS.1770-2/1771, ATSC A/85, ARIB oder anwenderspezifisch
- Einzelkanal- und summierende Loudness-Bargraphen
- Loudness Range (LRA) mit MagicLRA
- PPM & True Peak
- SPL & Dialnorm
- Korrelationsanzeige
- Numerische Darstellung
- 10 Presets
- Personalisierung durch Devicer DC1
(Die Device Configurator Software für Windows® und
Mac OS X® steht im Mitglieder-Bereich unter „Audio-Monitore/TouchMonitor TM3“ zum Download bereit.)
Die Instrumente können in der Größe variieren und beliebig angeordnet werden. Dieses Beispiel zeigt links ein kombiniertes Stereo-Loudness-Meter und Peak-Program-Meter, rechts das Loudness-Range-(LRA)-Instrument im MagicLRA-Modus mit Integrated-(I)-Bargraph und grafischer Loudness-Range-Anzeige und darunter Steuertasten für die Loudness-Messung.
Dieses Beispiel zeigt eine mögliche Anzeige der Stereo-Version in horizontalem Betrieb: Oben links ist das Loudness-Range-(LRA)-Instrument im MagicLRA-Modus mit Integrated-(I)-Bargraph und grafischer Loudness-Range-Anzeige angeordnet. Rechts daneben befindet sich eine zusätzliche numerische Anzeige des Integrated-Wertes. Unten links läuft das Stereo-PPM mit der ARD+9-Skala und rechts daneben befinden sich die Steuertasten für die Loudness-Messung.
Dieses Beispiel zeigt eine Anzeige der 6-Kanal-Version: Es zeigt links ein 6-Kanal-Peakmeter im 5.1-Modus mit British-IIa-Skala und segmentierten Bargraphen, rechts das Loudness-Range-(LRA)-Instrument im MagicLRA-Modus mit Integrated-(I)-Bargraph und grafischer Loudness-Range-Anzeige, darunter eine zusätzliche numerische Anzeige des Integrated-Wertes und darunter Steuertasten für die Loudness-Messung.
Dieses Beispiel zeigt eine mögliche Mehrkanal-Anwendung: Dargestellt ist links ein True-Peak-Meter mit darüber angeordneter zugehöriger numerischer Anzeige des Integrated-Loudness-Wertes. Rechts befindet sich ein digitales Peakmeter mit darüber angeordneter zugehöriger numerischer Anzeige des Integrated-Loudness-Wertes. Unten sind die gemeinsamen Steuertasten für die Loudness-Messungen angeordnet.
